QZS－L15－(20)型氣控?fù)Q向閥
用途與特征:
QZS—L15(20)型氣控?fù)Q向閥是我公司最新研制的由氣源控制的換向閥。通過氣缸作先導控制，推動閥芯的開閉而轉換工作機能。在液壓系統中起到接通或卸荷作用，即實現各大型自卸車執行元件舉升—中�！陆倒δ�。
工作原理:
當氣控口a接通氣源，推動氣控?fù)Q向閥的閥芯至舉升位置使車廂舉升。
當氣控口b接通氣源，推動氣控抉向閥的閥芯至下降位置使車廂舉升下降，同時泵卸荷。
當氣控口不通氣源，氣控?fù)Q向閥的閥芯在彈簧力的作用下回到中間位置使車廂舉升位置保持不變，同時泵卸荷。

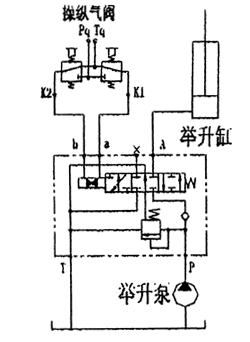

該閥的工作原理示意圖如下
技術參數：
1.工作壓力： 16 MPa — 20 MPa
2.工作流量： 100 L／min(15通徑)
160 L／min(20通徑)
3.控制氣壓：0.4—0.8 Mpa
4.溫度范圍：-20～+80(C°)
5.粘度范圍：10—400 (mm2/S)
6.過慮精度：≤10 (μm)
注：油液最高污染等級按GB／T14039之19／16執行。
型號說明：
QZS-L15(20)氣控?fù)Q向閥外形及安裝圖：
|
|
|
QZS-L15(20)氣控?fù)Q向閥外形及安裝圖（括號內尺寸為20通徑）
|
