?LCSBF型手動比例流量方向組合閥
用途與特征:
CSBF型手動比例流量方向組合閥（簡稱手動組合閥）是一種具有壓力補償、流量比例調節和安全保護的三位四通換向閥，該產品結構緊湊，操作手柄與流量調整機構同步動作既實現無級變速，并具有良好的換向調速機能。該產品廣泛應用于船舶機械及其它各種裝置的液壓系統中，特別適用于漁船捕撈液壓裝置。該閥配上回轉裝置可實現距離遙控。
圖形符號：

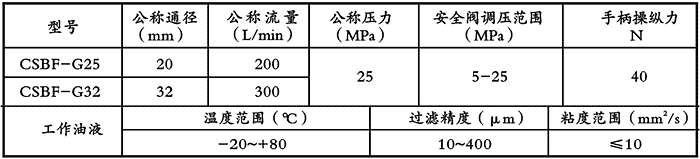

技術參數：
工作原理：
1、壓力補償機構原理（CSBF型手動組合閥結構原理上圖），從進油口（P口）流入的油液通過主閥芯（序2）節流口通向工作油口（A口或B口）的同時，分流閥閥芯（序3）的
下面也得到一個將閥芯向上推動的力，這個力的大小為P1A（A是分流閥芯的截面積），壓力P1由于通過節流口面降低成P2作用于閥芯的上面將閥芯向下推，另外彈簧（序4）的作用
使閥芯又受到一個向下推的力，因此向下推動的力為P2A+F（F是彈簧力）。如果P2A+F＞P1A成立，則閥芯就被推向下面，使分流閥的節流面處于封閉狀態，流入的油液全部通過主
閥芯節流口通向工作油口（A口或B口）。
當節流入P口的流量增多時，則P2A+F＜P1A，這時閥芯向上移動，節流面打開，這樣就把多余的油液從回油口（T口）流出，使通過節流口的流量減少，直至
F A = P1-P2時，閥芯就處于穩定狀態。
